Описание
маркер
Обзор продукта

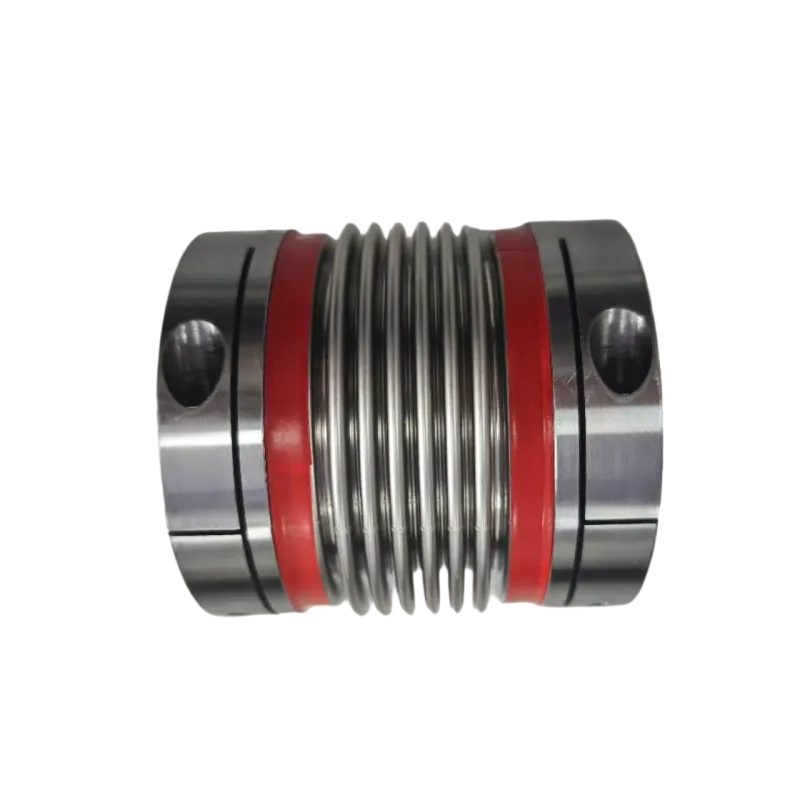

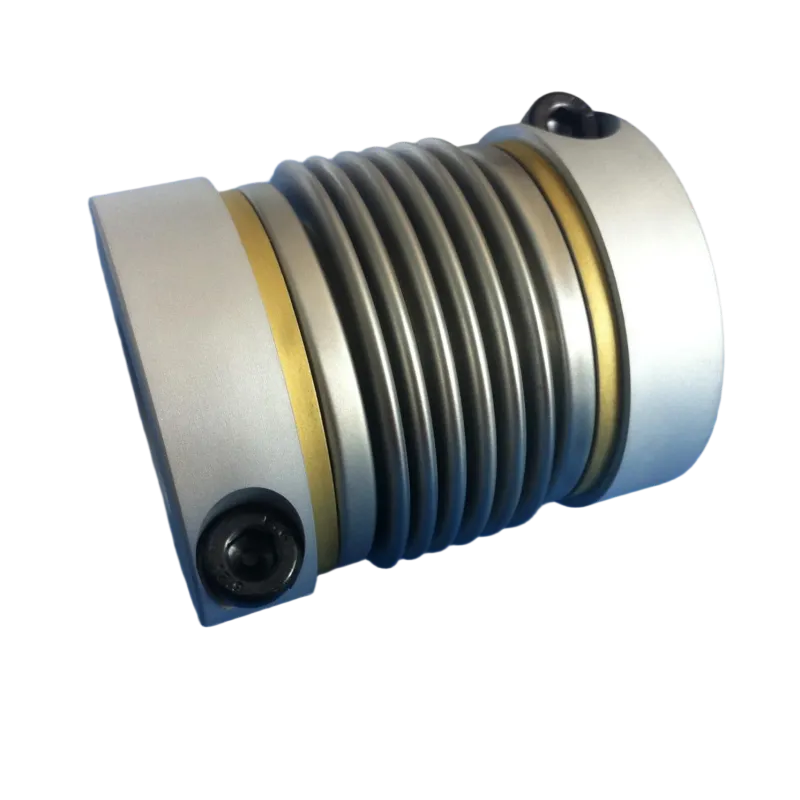

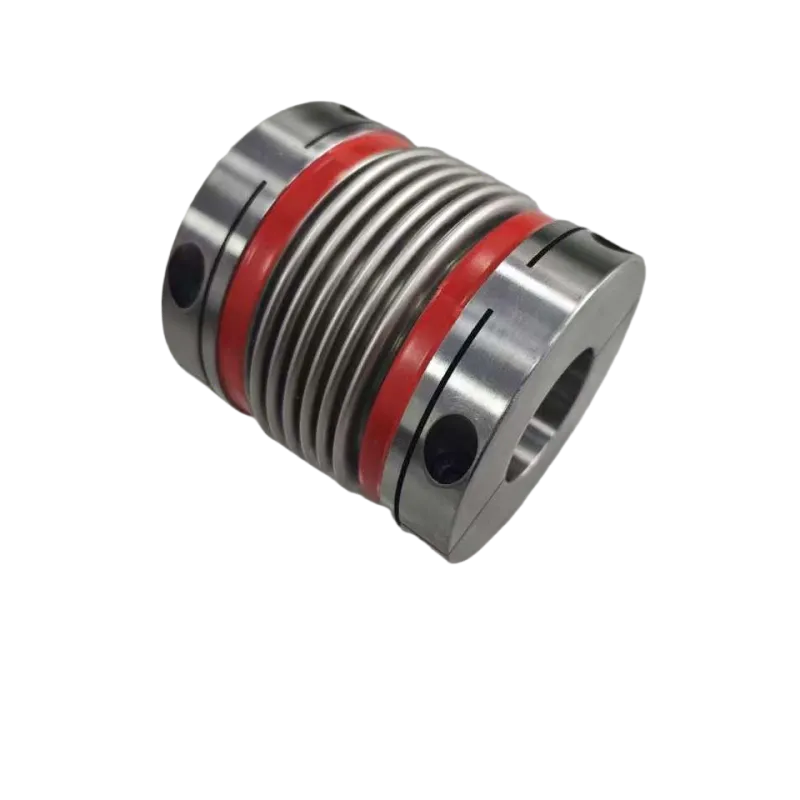

Наша сильфонная муфта представляет собой высокоточную гибкую муфту, которая в основном используется для соединения серводвигателей, шаговых двигателей, шарико-винтовых передач и прецизионных приводных механизмов, обеспечивая точную передачу мощности.
В конструкции изделия используется высокоэластичный сильфон из нержавеющей стали в качестве основного упругого элемента. Благодаря способности сильфона к упругой деформации компенсируются ошибки монтажа и отклонения, возникающие в процессе работы приводной системы.
Проблемы отрасли
Обычные эластичные муфты или жёсткие соединительные элементы при длительной эксплуатации могут постепенно создавать зазоры вследствие износа. При частых пусках и остановках оборудования, работе в прямом и обратном направлении вращения или выполнении высокоточного позиционирования люфт может привести к несоответствию между выходным сигналом двигателя и реакцией нагрузки, увеличению ошибки позиционирования и снижению точности обработки.
Особенно в таких областях, как станки с ЧПУ, робототехника и автоматизированное производственное оборудование, даже минимальный зазор способен повлиять на конечные рабочие характеристики оборудования и качество продукции.
Решение
Наша сильфонная муфта использует цельную конструкцию сильфона из нержавеющей стали для передачи крутящего момента и не зависит от деформации эластомерных элементов. Это позволяет эффективно устранить люфт передачи, обеспечить точную передачу мощности, быстрое реагирование системы управления, повысить точность позиционирования оборудования и стабильность работы.
Преимущества сильфонной муфты
- 1、Нулевой люфт и высокоточная передача
Наша сильфонная муфта оснащена цельной металлической сильфонной конструкцией без зубчатого и упругого зазора, что обеспечивает точную передачу мощности, уменьшает ошибки передачи и повышает точность позиционирования и скорость реакции системы управления оборудования.
- 2、Высокая жёсткость при передаче крутящего момента и высокая чувствительность
Специальная конструкция сильфона сочетает высокую жёсткость и способность к быстрому отклику, эффективно передаёт крутящий момент и соответствует требованиям высокоскоростного и высокоточного управления сервосистем.
- 3、Компенсация отклонений в различных направлениях
Конструкция сильфона обладает высокой гибкостью и позволяет эффективно компенсировать радиальные, угловые и осевые отклонения, снижая вибрации и механические потери, вызванные ошибками монтажа.
- 4、Одинаковые характеристики при прямом и обратном вращении
Обладает одинаковыми характеристиками двунаправленной передачи, подходит для высокочастотного прямого и обратного вращения, возвратно-поступательного движения и высокоточного автоматизированного оборудования, обеспечивая стабильность работы.
- 5、Конструкция сильфона из нержавеющей стали
Наша сильфонная муфта изготовлена из высококачественного сильфона из нержавеющей стали, обладает хорошей упругостью, коррозионной стойкостью и высокой усталостной долговечностью, подходит для условий длительной непрерывной эксплуатации.
Основные модели применения
- 1、Сильфонная муфта серии TMA
Сильфонная муфта серии TMA использует конструкцию втулок из алюминиевого сплава и фиксируется на валу с помощью установочных винтов. Она обладает высокой жёсткостью при передаче крутящего момента, высокой чувствительностью, нулевым люфтом и другими преимуществами, эффективно компенсирует радиальные, угловые и осевые отклонения, сохраняя одинаковые характеристики работы при прямом и обратном вращении.
Изделие подходит для сервоприводных систем, автоматизированного оборудования и прецизионных приводных механизмов.
Например, в обозначении TMA-25-0810:
«TMA» означает конструкцию из алюминиевого сплава с фиксацией установочными винтами;
«25» означает наружный диаметр муфты 25 мм;
«08» и «10» соответственно обозначают диаметры валов d1=8 мм и d2=10 мм.
Основные модели применения
- 1、Сильфонная муфта серии TMA
Сильфонная муфта серии TMA использует конструкцию втулок из алюминиевого сплава и фиксируется на валу с помощью установочных винтов. Она обладает высокой жёсткостью при передаче крутящего момента, высокой чувствительностью, нулевым люфтом и другими преимуществами, эффективно компенсирует радиальные, угловые и осевые отклонения, сохраняя одинаковые характеристики работы при прямом и обратном вращении.
Изделие подходит для сервоприводных систем, автоматизированного оборудования и прецизионных приводных механизмов.
Например, в обозначении TMA-25-0810:
«TMA» означает конструкцию из алюминиевого сплава с фиксацией установочными винтами;
«25» означает наружный диаметр муфты 25 мм;
«08» и «10» соответственно обозначают диаметры валов d1=8 мм и d2=10 мм.
- 3、Сильфонная муфта с фиксирующей втулкой серии TMAL
Сильфонная муфта серии TMAL использует соединение с помощью зажимной втулки, повышая надёжность соединения между валом и муфтой. Она обладает характеристиками нулевого люфта, удобного монтажа и демонтажа, компенсации отклонений в различных направлениях и одинаковой эффективности при прямом и обратном вращении.
Изделие оснащено высокоэффективной конструкцией сильфона из нержавеющей стали, эффективно компенсирует радиальные, угловые и осевые отклонения и подходит для промышленного оборудования с высокими требованиями к точности передачи и надёжности соединения.
Например, в обозначении TMAL-60-1419:
«TMAL» означает серию модели;
«60» означает наружный диаметр муфты 60 мм;
«14» и «19» соответственно обозначают диаметры валов d1=14 мм и d2=19 мм.
- 4、Сильфонная муфта с зажимной втулкой серии TMAZ
Сильфонная муфта серии TMAZ использует конструкцию соединения с зажимной втулкой, обеспечивая высокое усилие фиксации и надёжное соединение передачи. Она подходит для промышленных условий эксплуатации с высокими требованиями к точности и стабильности.
Изделие обладает характеристиками нулевого люфта, удобного монтажа и демонтажа, высокоточной передачи мощности, а также эффективно компенсирует радиальные, угловые и осевые отклонения.
Благодаря конструкции из высококачественного сильфона из нержавеющей стали обеспечивается надёжность длительной эксплуатации.
Например, в обозначении TMAZ-55-1419:
«TMAZ» означает серию модели;
«55» означает наружный диаметр муфты 55 мм;
«14» и «19» соответственно обозначают диаметры валов d1=14 мм и d2=19 мм.
FAQ
- 1、Можно ли получить помощь в подборе муфты?
Да. Мы проводим комплексный анализ скорости вращения оборудования, крутящего момента, способа монтажа и условий эксплуатации, предоставляя клиентам рекомендации по выбору муфты, соответствующей фактическим требованиям применения.
- 2、Какие технические услуги предоставляются на этапе предварительной консультации?
Мы предоставляем индивидуальные технические консультации, анализ условий эксплуатации, подтверждение параметров изделия, рекомендации по оптимизации материалов и конструкции, разработку нестандартных изделий, детальную разработку чертежей, оценку бюджета проекта и сроков поставки, а также другие профессиональные услуги.
- 3、Поддерживается ли изготовление нестандартной продукции?
Да. Для специальных условий применения мы можем оптимизировать конструкцию в соответствии с параметрами оборудования клиента и условиями эксплуатации, предоставляя индивидуальные решения по изготовлению нестандартных муфт.
Срок поставки
Наша компания разрабатывает рациональные производственные планы в зависимости от типа продукции, объёма заказа и требований проекта, а также своевременно информирует клиентов о ходе производства.
Стандартные складские изделия обычно отправляются в течение 1–3 рабочих дней после подтверждения оплаты.
Производство нестандартной продукции после утверждения чертежей и технического решения обычно занимает 7–15 рабочих дней.
Для крупных инженерных проектов компания разрабатывает индивидуальные производственные планы, поддерживает поэтапное изготовление и поставку, обеспечивая выполнение требований строительного графика.
При наличии производственных возможностей для срочных заказов может быть организовано приоритетное производство и ускоренная отгрузка, что позволяет клиентам заранее планировать монтаж оборудования, пусконаладочные работы и реализацию проекта.
Технические возможности разработки
Для различных типов оборудования, рабочих скоростей вращения, передаваемых крутящих моментов, способов монтажа и условий эксплуатации мы предоставляем полный комплекс технических услуг от подбора модели до серийного производства.
Услуги включают подбор муфты, проектирование конструкции изделия, разработку нестандартных решений, детальную разработку чертежей, рекомендации по оптимизации конструкции и материалов, изготовление опытных образцов, серийное производство, техническую поддержку и обслуживание на объекте.
Благодаря глубокому анализу условий применения и требований эксплуатации клиентов мы предоставляем более надёжные, эффективные и стабильные решения для передачи мощности различного промышленного оборудования.
