Одномембранная муфта
1、Все одномембранные муфты нашей компании сертифицированы по системе менеджмента качества ISO 9001 и соответствуют требованиям различных условий эксплуатации.
2、Мы разрабатываем профессиональные индивидуальные решения на основе чертежей, технических параметров или фактических условий эксплуатации, предоставленных заказчиком.
3、Мы поддерживаем долгосрочное сотрудничество с Университетом Цинхуа, Чжэцзянским университетом, China Huaneng Group и многими другими известными организациями, получив высокую оценку наших партнеров.
Описание
маркер
Типичные проблемы отрасли и их решение
Распространённая проблема
При длительной эксплуатации на высоких скоростях муфта может создавать повышенную вибрацию, что негативно влияет на стабильность работы оборудования.
Решение
Наши изделия изготавливаются с высокой точностью, проходят динамическую балансировку и испытания, благодаря чему подходят для высокоскоростного вращающегося оборудования и обеспечивают более плавную и стабильную работу.
Описание продукции

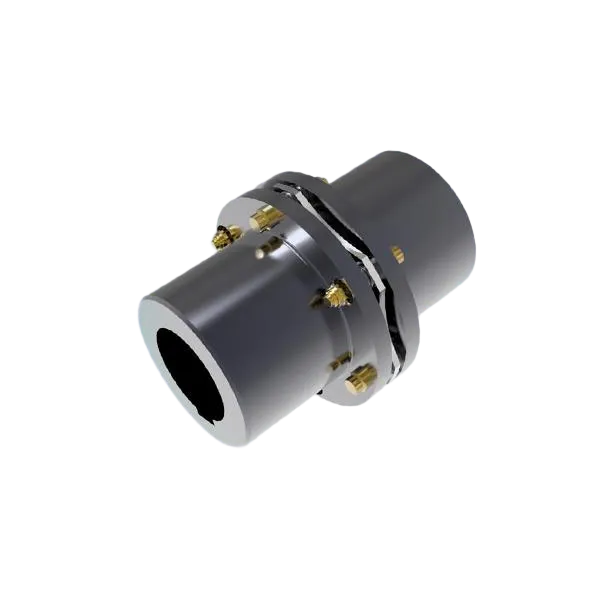

Серия TBS представляет собой высокопроизводительную одномембранную муфту, специально разработанную для высокоскоростного вращающегося оборудования. Она отличается компактной конструкцией, стабильной передачей крутящего момента, удобством монтажа и демонтажа, отсутствием необходимости в смазке, а также способностью компенсировать несоосность валов.
Почему выбирают наши одномембранные муфты
- 1、Высокопрочная металлическая мембрана
Одномембранные муфты оснащаются высокопрочной мембраной из нержавеющей стали. Конструкция оптимизирована с использованием метода конечных элементов (FEA) и подтверждена испытаниями, что обеспечивает высокую нагрузочную способность по крутящему моменту и значительно увеличивает усталостный ресурс.
- 2、Стабильная работа на высоких скоростях
Одномембранная муфта имеет конструкцию с динамической балансировкой. По требованию заказчика испытания могут проводиться в соответствии с корпоративными стандартами или API 671, что гарантирует плавную работу и низкий уровень вибрации при высоких скоростях.
- 3、Высокая эффективность передачи крутящего момента
Полностью металлическая мембрана передает крутящий момент без использования эластомерных элементов. Это обеспечивает стабильную передачу мощности, быстрый отклик, высокую крутильную жёсткость и отсутствие люфта, что делает изделие оптимальным решением для высокоточного приводного оборудования.
- 4、Не требует смазки
Во время эксплуатации смазка не требуется, что уменьшает объём технического обслуживания и снижает последующие эксплуатационные расходы оборудования.
- 5、Удобство монтажа и технического обслуживания
Компактная конструкция облегчает монтаж, демонтаж и обслуживание, позволяя значительно сократить время простоя оборудования.
- 6、Компенсация несоосности валов
Муфта компенсирует осевые, радиальные и угловые смещения валов, снижает дополнительные нагрузки, возникающие из-за ошибок монтажа, и повышает надёжность работы всей приводной системы.
Технические характеристики
| Параметр | Описание |
| Тип изделия | Одномембранная муфта |
| Тип соединения | Гибкое металлическое мембранное соединение |
| Необходимость смазки | Не требуется |
| Передача крутящего момента | Высокая крутильная жёсткость |
| Динамическая балансировка | Динамическая балансировка выполняется перед отгрузкой |
| Техническое обслуживание | Минимальный объём обслуживания |
| Рабочие характеристики | Высокая скорость вращения, высокая надёжность |
| Материал мембраны | Высокопрочная нержавеющая сталь |
| Класс прочности болтов | Высокопрочная легированная сталь, класс не ниже 10.9 |
| Материал полумуфт | Легированная сталь |
Типичные области применения
1、Высокоскоростное вращающееся оборудование
Одномембранная муфта серии TBS специально разработана для эксплуатации на высоких скоростях. Благодаря высокопрочной металлической мембране, высокоточной механической обработке и динамической балансировке эффективно снижаются вибрации и уровень шума, обеспечивая стабильную и надёжную передачу крутящего момента при высоких оборотах.
2、Оборудование непрерывного режима работы
Муфта подходит для оборудования, работающего в круглосуточном режиме (24/7). Отсутствие необходимости в смазке и быстроизнашивающихся элементов, а также длительный ресурс мембраны позволяют сократить периодичность технического обслуживания, уменьшить время простоев и снизить совокупные эксплуатационные расходы оборудования.
3、Оборудование с повышенными требованиями к динамической балансировке
Благодаря высокоточной обработке и динамической балансировке изделие может проходить балансировочные испытания повышенного класса по требованиям заказчика. Это позволяет эффективно уменьшить вибрации, снизить дополнительные нагрузки на подшипники, уплотнения и роторы, обеспечивая стабильную работу высокоскоростного прецизионного оборудования.
Технические параметры
| Модель муфты | Мощность / скорость вращения (kW/rpm) | Номинальный крутящий момент (kN·m) | Максимальный крутящий момент (kN·m) | Максимальная допустимая скорость вращения (об/мин) | A (мм) | B (мм) | C max (мм) | E (мм) | F (мм) | L (мм) |
| TBS6115 | 0.072 | 0.68 | 2.4 | 5500 | 115 | 74 | 50 | 8 | 55 | 118 |
| TBS6135 | 0.16 | 1.52 | 3.3 | 5300 | 135 | 94 | 65 | 10 | 70 | 150 |
| TBS6152 | 0.22 | 2.1 | 6.1 | 5200 | 152 | 107 | 75 | 12 | 80 | 172 |
| TBS6175 | 0.39 | 3.7 | 10.8 | 5100 | 175 | 122 | 85 | 13 | 90 | 193 |
| TBS6196 | 0.49 | 4.6 | 12.4 | 5000 | 196 | 133 | 95 | 14 | 100 | 214 |
| TBS6210 | 0.54 | 5.15 | 14.2 | 4900 | 210 | 147 | 105 | 14 | 110 | 234 |
| TBS6231 | 0.86 | 8.21 | 24.1 | 4800 | 231 | 168 | 120 | 14 | 125 | 264 |
| TBS6247 | 1.28 | 12.22 | 32 | 4700 | 247 | 182 | 130 | 15 | 140 | 295 |
| TBS6272 | 2.16 | 20.62 | 45 | 4500 | 272 | 196 | 140 | 16 | 150 | 316 |
| TBS8302 | 3.46 | 33 | 78 | 4200 | 302 | 224 | 155 | 18 | 165 | 348 |
| TBS8333 | 4.13 | 39.44 | 101 | 4000 | 333 | 238 | 170 | 21 | 180 | 381 |
| TBS8363 | 6.6 | 63 | 140 | 3800 | 363 | 260 | 185 | 24 | 200 | 424 |
| TBS8396 | 8.5 | 81.11 | 197 | 3600 | 396 | 280 | 200 | 26 | 215 | 456 |
| TBS8425 | 11 | 105 | 217 | 3500 | 425 | 294 | 210 | 30 | 230 | 490 |
| TBS8457 | 14 | 133.7 | 320 | 2500 | 457 | 322 | 230 | 30 | 240 | 510 |
| TBS8493 | 17 | 162.3 | 355 | 2500 | 493 | 352 | 250 | 32 | 260 | 552 |
| TBS0537 | 25 | 238.75 | 548 | 2000 | 537 | 374 | 265 | 36 | 280 | 596 |
| TBS0580 | 35 | 334.25 | 770 | 1500 | 580 | 415 | 290 | 38 | 305 | 648 |
| TBS0630 | 42 | 401.1 | 920 | 1500 | 630 | 452 | 320 | 40 | 330 | 700 |
| TBS1720 | 109 | 1050 | 1360 | 800 | 720 | 510 | 360 | 64 | 590 | 1150 |
| TBS1890 | 205 | 1957 | 2750 | 500 | 890 | 600 | 420 | 90 | 650 | 1390 |
| TBS11120 | 345 | 3300 | 4500 | 500 | 1120 | 740 | 520 | 116 | 750 | 1616 |
Если у вас возникли сложности с выбором модели по техническим параметрам, свяжитесь с компанией Aotang. Мы предлагаем индивидуальное проектирование и изготовление нестандартных муфт в соответствии с требованиями заказчика.
Для агрегатов с особыми требованиями к крутильной жёсткости мы можем предложить несколько вариантов исполнения одной модели с различной жёсткостью для оптимального соответствия условиям эксплуатации.
Как выбрать подходящую мембранную муфту?
| Требования к применению | Рекомендуемая серия | Особенности |
| Универсальное промышленное оборудование | TBL | Простая конструкция, удобный монтаж, демонтаж и техническое обслуживание. Подходит для большинства стандартных промышленных приводных систем. |
| Оборудование с большим монтажным пространством со стороны конца вала | TBF / TBG | Обеспечивает большую монтажную глубину для конца вала. При обслуживании промежуточный узел демонтировать не требуется — достаточно снять соединительные болты. |
| Оборудование с ограниченным пространством для монтажа с одной стороны | TBP | Специально разработана для условий с ограниченным монтажным пространством, облегчает установку и обслуживание на месте эксплуатации. |
| Оборудование с повышенными требованиями к снижению нагрузок на конец вала | TBR | Эффективно уменьшает изгибающий момент на конце вала, улучшает динамические характеристики и подходит для высокоскоростных вращающихся механизмов. |
| Оборудование с небольшим межосевым расстоянием | TBM / TBS | Компактная конструкция позволяет устанавливать муфту при ограниченном расстоянии между валами. |
| Сверхвысокоскоростное оборудование | TBH | Специально разработана для сверхвысоких скоростей. При проектировании выполняется расчёт момента инерции, прочности соединения и критической частоты вращения для обеспечения безопасной эксплуатации. |
| Оборудование, требующее защиты от перегрузки | TBX | При превышении установленного крутящего момента фрикционные элементы автоматически проскальзывают, разъединяя ведущий и ведомый валы и защищая оборудование от повреждений. |
| Оборудование, требующее электрической изоляции | TBEF / TBEP | Оснащается изолирующей конструкцией и соответствует требованиям оборудования с электрической изоляцией. |
| Оборудование с повышенными требованиями к безопасности | TBBF / TBBG | Двухконтурная передача крутящего момента. При перегрузке встроенное зубчатое соединение продолжает передавать крутящий момент, повышая эксплуатационную безопасность оборудования. |
| Оборудование с большим расстоянием между валами | TBCL / TBCF | Конструкция с увеличенным межосевым расстоянием. Промежуточная труба изготавливается из стали 20# или 16Mn, при проектировании выполняется расчёт критической скорости и прочности соединения. |
| Оборудование с высокими ударными нагрузками | TBTL | Комбинированная конструкция из металлической мембраны и эластичных втулок эффективно поглощает ударные нагрузки и вибрации, снижая нагрузку на мембрану и увеличивая срок службы муфты. |
FAQ
В1. Как подобрать подходящую модель муфты?
О: Предоставьте четыре основных параметра: мощность двигателя, частоту вращения, условия эксплуатации и расстояние между валами. Наши инженеры бесплатно подготовят профессиональное решение по подбору.
В2. Какие стандартные диаметры отверстий и размеры шпоночных пазов? Возможно ли изготовление нестандартных отверстий?
О: Стандартный диапазон диаметров отверстий составляет 12–180 мм, используются стандартные шпоночные пазы по национальному стандарту Китая. Все модели могут быть изготовлены с нестандартными отверстиями, шлицевыми соединениями и другими специальными посадочными размерами по требованиям заказчика.
В3. Возможно ли изготовление нестандартной муфты? Каков минимальный объём заказа?
О: Да. Мы поддерживаем изготовление нестандартных муфт даже в количестве одной единицы. Возможны изменение размеров, замена материалов и изготовление специальных конструкций в соответствии с требованиями проекта.
Предпродажная техническая поддержка
Поскольку скорость вращения, крутящий момент, способ монтажа и условия эксплуатации оборудования существенно различаются, перед началом производства мы подробно изучаем требования каждого проекта и предоставляем профессиональную техническую поддержку.
Наши услуги включают:
- Индивидуальные технические консультации;
- Подбор оптимальной модели муфты;
- Анализ условий эксплуатации;
- Проверку технических параметров;
- Рекомендации по выбору материалов и оптимизации конструкции;
- Проектирование нестандартных изделий;
- Доработку конструкторской документации;
- Оценку стоимости проекта и сроков поставки.
Для сложных условий эксплуатации и крупных инженерных проектов по запросу заказчика могут быть организованы выездные технические консультации или обследование объекта с разработкой наиболее рационального и надёжного решения по применению муфт.
Способы поставки
Различные варианты международной доставки для проектов любого масштаба
Для стандартной продукции, изделий по индивидуальному заказу и крупных инженерных проектов мы предлагаем различные варианты международной доставки. В зависимости от сроков поставки, стоимости перевозки и страны назначения наши специалисты подбирают наиболее эффективное логистическое решение.
Доступные способы доставки:
- Международные морские перевозки (полный контейнер — FCL, сборный контейнер — LCL);
- Международные железнодорожные перевозки (железнодорожные маршруты Китай – - Европа);
- Международные автомобильные перевозки;
- Международные авиаперевозки (для образцов и срочных заказов);
- Отгрузка через транспортного агента, назначенного заказчиком;
- Самовывоз с завода (EXW).
связаться с нами
