Упругая муфта LK
1、Резиновые упругие элементы обладают высоким демпфирующим свойством, эффективно поглощают крутильные колебания, ударные нагрузки при запуске и изменения нагрузки, повышая плавность работы оборудования.
2、Эластичная конструкция позволяет снизить передачу механических ударов и вибраций, уменьшить уровень шума при работе, повысить стабильность выходной мощности и эффективность передачи.
3、Благодаря тому, что упругие элементы в основном воспринимают сжимающие нагрузки, снижается риск усталостного разрушения и скорость износа, увеличивается интервал замены, что делает изделие подходящим для длительной непрерывной эксплуатации промышленного оборудования.
Описание
маркер
Общее описание продукции

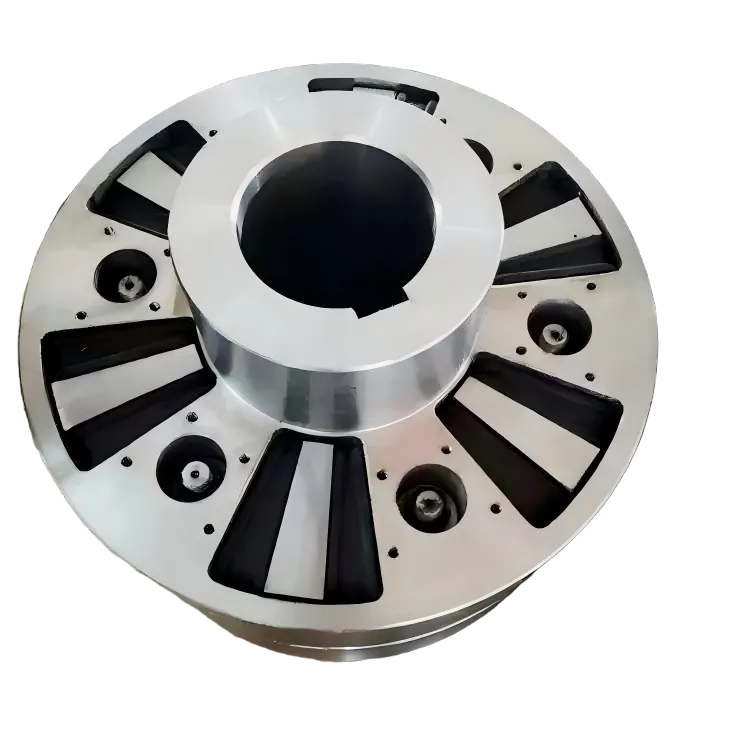

Упругая муфта LK представляет собой разновидность упругой муфты, в которой в качестве основного передающего элемента используются резиновые упругие блоки. Изделие предназначено главным образом для соединения двух соосных валов, обеспечивая передачу большого крутящего момента и одновременно поглощая рабочие вибрации и ударные нагрузки.
Передача мощности в муфте осуществляется за счет сжатия упругих блоков. По сравнению с традиционными упругими муфтами, упругие элементы данной конструкции воспринимают преимущественно сжимающие нагрузки, что позволяет избежать быстрого усталостного износа, возникающего при изгибающих нагрузках, и обеспечивает более высокую несущую способность и стабильность работы.
Проблема: высокие ударные нагрузки усиливают вибрацию оборудования
В тяжелой промышленности, например в металлургии и горнодобывающей отрасли, оборудование длительное время работает в условиях частых пусков и остановок, колебаний нагрузки и ударных воздействий.
Жесткие соединения могут приводить к увеличению ударных нагрузок в системе валов, повышенному воздействию на электродвигатели и редукторы, усилению механических вибраций и сокращению срока службы оборудования.
Решение: упругий элемент поглощает энергию ударов
Упругая муфта LK использует резиновые упругие элементы, которые благодаря демпфирующим свойствам поглощают энергию ударов при передаче мощности, эффективно снижают крутильные колебания и пусковые нагрузки, защищают электродвигатель, редуктор и приводной вал, повышая надежность работы оборудования.
Основные конструктивные особенности
- 1、Конструкция передачи сжатия упругих блоков
Муфта LKляет конструкцию передачи момента через сжатие упругих блоков. Крутящий момент передается за счет деформации упругих элементов, благодаря чему они воспринимают преимущественно давление, уменьшается усталостное повреждение и повышается общая несущая способность.
Конструкция подходит для приводных систем с высокими нагрузками.
- 2、Эффективная компенсация смещения валов
Используя способность упругих блоков к деформации, упругая муфта LK эффективно компенсирует радиальные, осевые и угловые смещения.
Это позволяет снизить концентрацию напряжений и дополнительные нагрузки на подшипники, вызванные ошибками монтажа, обеспечивая стабильную работу приводной системы.
- 3、Передача без крутильного люфта
Наша упругая муфта LKляет конструкцию с предварительным сжатием упругих элементов, обеспечивая быстрый отклик по крутящему моменту, уменьшая обратные ударные воздействия и обеспечивая более плавную передачу мощности.
Изделие подходит для промышленного оборудования с высокими требованиями к точности и стабильности передачи.
Технические параметры продукта
| Модель | Номинальный крутящий момент Tn | Допустимая скорость вращения n | Диаметр отверстия вала d1, d2 | Длина отверстия вала L | Длина отверстия вала L1 | D | B | S | Масса | Момент инерции |
| N.m | r/min | mm | mm （Y） | mm （J1） | mm | mm | mm | kg | kg.m² | |
| LK1 | 10000 | 1950 | 85/90/95 | 172 | 132 | 370 | 190 | 5 | 125 | 4 |
| 100/110/120 | 212 | 167 | ||||||||
| LK2 | 16000 | 1750 | 95 | 172 | 132 | 415 | 208 | 200 | 5.2 | |
| 100/110/120/125 | 212 | 167 | ||||||||
| 130 | 252 | 202 | ||||||||
| LK3 | 25000 | 1600 | 110/120/125 | 212 | 167 | 450 | 225 | 265 | 6.3 | |
| 130/140/150 | 252 | 202 | ||||||||
| LK4 | 40000 | 1400 | 130/140/150 | 520 | 260 | 338 | 21.5 | |||
| 160/170/180 | 302 | 242 | ||||||||
| LK5 | 63000 | 1200 | 160/170/180 | 600 | 275 | 6 | 580 | 26.6 | ||
| 190/200/220 | 352 | 282 | ||||||||
| LK6 | 63000 | 1200 | 190/200/220 | 352 | 282 | 620 | 285 | 6 | 625 | 29.3 |
| 240/250/260 | 410 | 330 | ||||||||
| LK7 | 125000 | 1080 | 220 | 352 | 282 | 670 | 295 | 780 | 55 | |
| 240/250/260 | 410 | 330 | ||||||||
| 280 | 470 | 380 | ||||||||
| LK8 | 160000 | 990 | 240/250/260 | 410 | 330 | 730 | 305 | 880 | 80 | |
| 280/300/320 | 470 | 380 | ||||||||
| LK9 | 200000 | 950 | 260 | 410 | 330 | 760 | 315 | 1075 | 100 | |
| 280/300/320 | 470 | 380 | ||||||||
| 340 | 550 | 450 | ||||||||
| LK10 | 250000 | 920 | 280/300/320 | 470 | 380 | 790 | 345 | 7 | 1270 | 120 |
| 340/360 | 550 | 450 |
Конструкция, удобная для технического обслуживания
- 1、Быстрая замена упругих блоков
Муфта упругая LK имеет конструкцию, удобную для обслуживания. При замене упругих блоков нет необходимости полностью разбирать приводную систему или перемещать полумуфты.
Это позволяет значительно сократить время простоя оборудования и повысить эффективность ремонтных работ на месте эксплуатации.
- 2、Работа без смазки
Наша муфта упругая LK использует сухую эластичную конструкцию передачи, не требует добавления смазочных материалов, исключает проблемы утечки уплотнений и снижает объем ежедневного технического обслуживания.
Изделие подходит для промышленных условий с высоким содержанием пыли, вибрацией и длительной непрерывной эксплуатацией.
- 3、Регулируемая жесткость упругого элемента
Муфта упругая LK может адаптироваться к различным условиям эксплуатации оборудования.
За счет оптимизации состава резинового материала можно регулировать твердость упругих блоков и крутильную жесткость, обеспечивая лучшее соответствие различным нагрузкам и вибрационным условиям.
Такая конструкция позволяет применять изделие в различных системах передачи мощности.
Специальные конструктивные исполнения
- 1、Стандартное исполнение
Предназначено для обычных промышленных приводных систем.Отличается компактной конструкцией, удобным монтажом и высокой универсальностью применения.
- 2、Фланцевое исполнение
Предназначено для оборудования с ограниченным монтажным пространством и повышенными требованиями к соединению.Обеспечивает надежное соединение, подходит для крупногабаритного оборудования и облегчает компоновку приводной системы.
- 3、Исполнение с удлиненным промежуточным элементом
Применяется в приводных системах с большим расстоянием между валами.Позволяет увеличить монтажное расстояние, облегчает установку оборудования и удовлетворяет требованиям специальных условий эксплуатации.
FAQ
- 1、Можно ли использовать указанного заказчиком экспедитора или таможенного представителя?
Да. Мы можем взаимодействовать с международными экспедиторами, логистическими компаниями и таможенными представителями, назначенными клиентом, своевременно предоставляя необходимые документы и техническую информацию о продукции.
- 2、Как обеспечивается точность экспортных документов?
Мы проводим проверку документов в соответствии с информацией заказа, характеристиками продукции и требованиями страны назначения.
Это позволяет обеспечить соответствие данных в коммерческом счете, упаковочном листе и технической документации, упрощая импортные процедуры клиента.
- 3、Поддерживается ли долгосрочная поставка серийных партий на экспорт?
Да. Для постоянных клиентов мы можем обеспечить стабильные поставки продукции, подготовку экспортной документации и координацию логистики, удовлетворяя потребности закупок в России, странах Центральной Азии и других международных рынках.
Послепродажное обслуживание
После поставки продукции наша компания продолжает предоставлять долгосрочную техническую поддержку, включая руководство по монтажу, рекомендации по наладке, обучение эксплуатации, советы по техническому обслуживанию, анализ неисправностей и поставку запасных частей.
Техническая команда предоставляет удаленную поддержку по телефону, электронной почте и через онлайн-сервисы, оперативно реагирует на запросы клиентов и помогает обеспечить стабильную работу оборудования.
О компании
Наша компания была основана в 2014 году и является профессиональным производственным предприятием, объединяющим исследования и разработки, проектирование, производство, продажи и техническое обслуживание.
Компания специализируется на разработке и изготовлении высокоэффективных муфт и оборудования для нефтебуровых машин.
Мы располагаем стандартизированным производственным комплексом площадью 1500 м² и отдельными производственными цехами, которые полностью охватывают все этапы изготовления продукции, включая обработку сырья, прецизионное производство, сборку изделий и испытания рабочих характеристик.
Благодаря этому обеспечивается стабильное качество продукции и надежность выполнения заказов.
